单座阀 VS V型球阀，负压工况应该如何选型？

　　负压废气管路阀门调试频繁翻车， 多半不是阀体质量问题， 而是常压选型逻辑错用在负压工况！现场常见三大故障：

　　·低开度风量漂移，设定开度与实际风量严重不符，调节失控；

　　·阀杆倒灌漏气，管路负压无法保压，风机空载耗电居高不下；

　　·负荷小幅波动，整套通风废气系统直接失稳。

　　负压管路气流受力方向与常压管路完全相反， 阀芯受力、密封承压、流量调节特性均存在本质差异，照搬常压阀门选型、调试经验，必然引发各类现场问题。

　　一、负压空气管路阀门三大共性顽疾

　　复盘上百个废气通风项目，负压调节阀高频出现三类调试难题：

　　小开度控风失效

　　低开度区间风量不受控， 微小负荷波动就会引发风量大幅偏移， 恒风量工艺无法稳定运行；

　　阀杆漏气失压

　　负压单向拉扯阀芯，普通填料密封无法防倒灌，负压持续损耗，废气收集不达 标；

　　调试改造成本高

　　阀门流量曲线和工艺不匹配，需反复调试执行器参数，严重时只能更换阀体。

　　目前负压废气系统主流调节阀：电动单座调节阀、电动V型调节球阀。常压工况二者性能相近，但负压含尘废气工况下，稳定性、密封性、使用寿命差距极大。

　　国内专业控制阀厂商如格莱特（GRAT）等均已形成覆盖上述两类阀型的完整产品线，实际选型时应结合负压等级、介质洁净度及口径范围等工况参数综合评估，避免仅凭通径与材质简单决策。

　　二、两款阀门结构与工作原理

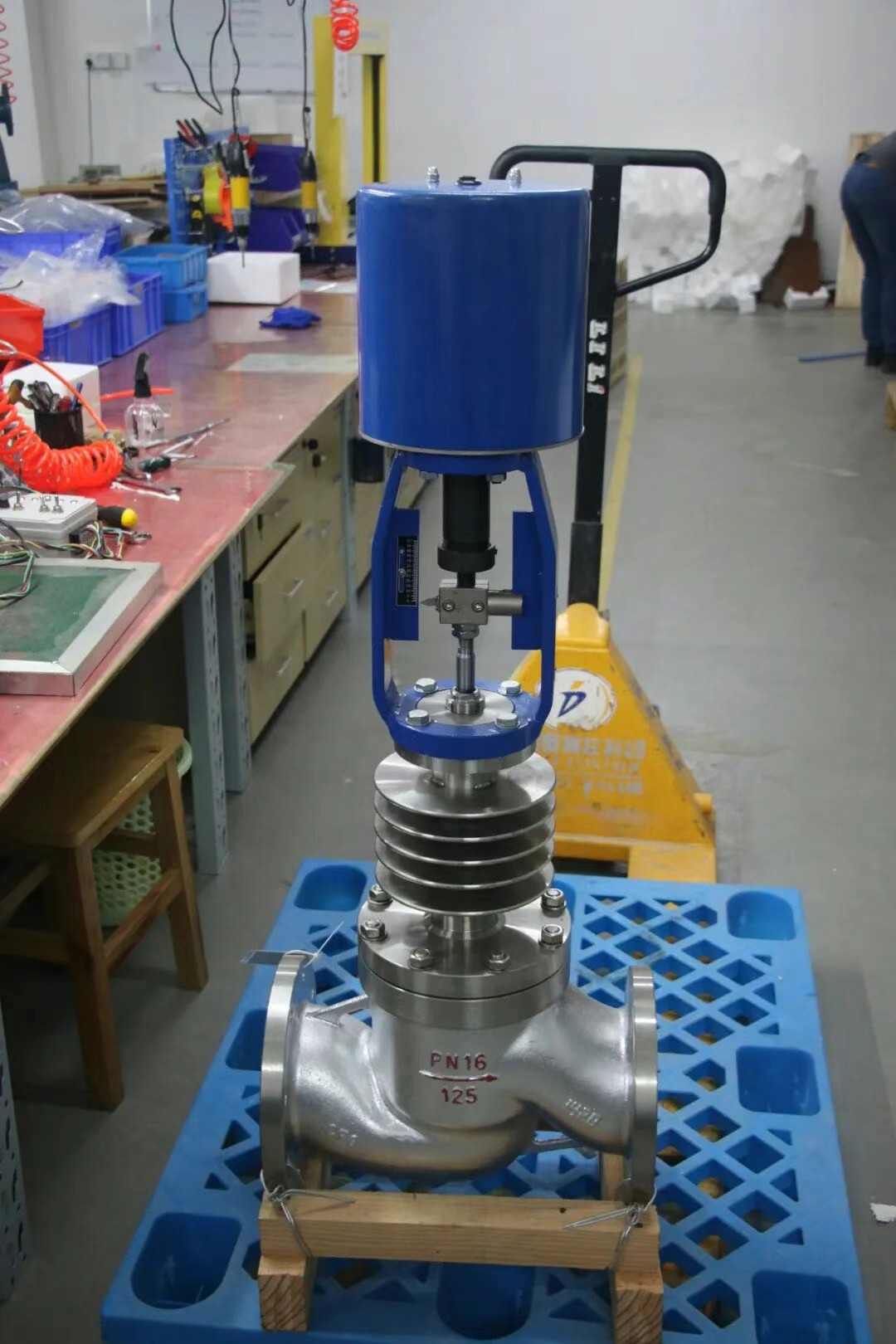

　　1 电动单座调节阀

　　工作原理：执行器带动阀芯垂直升降，改变流通面积，实现线性风量调节。

　　核心优势：流量线性度好，中开度调节精度高，软密封可实现全关零泄漏。

　　核心短板：有效调节区间窄；负压下阀芯受单向拉力，易抖动漏气；小开度气流冲刷磨损快；大口径自重高、造价贵；流道易积灰，不耐粉尘。

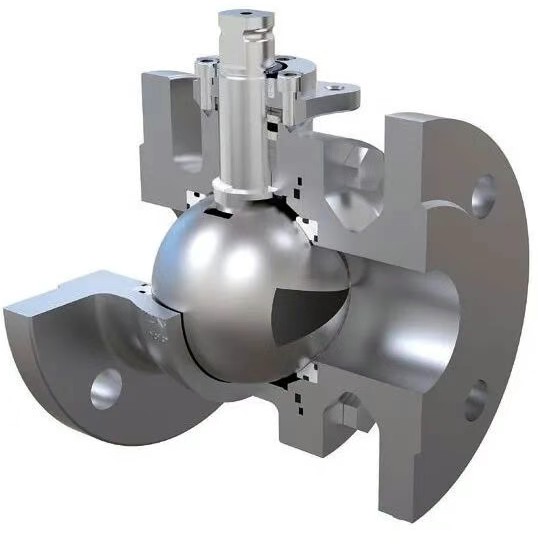

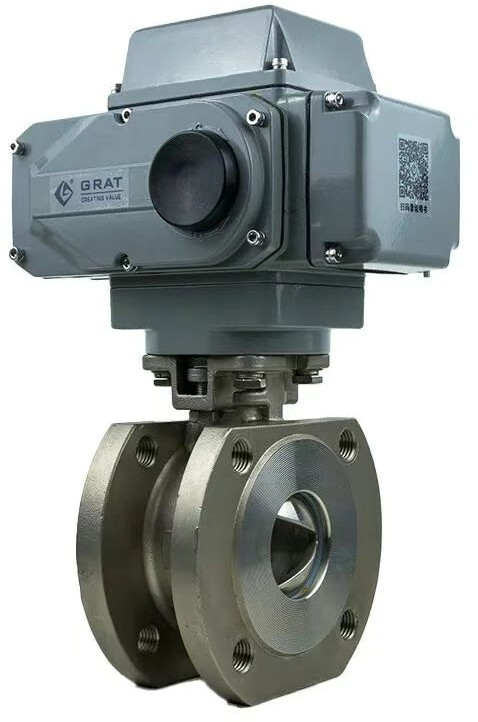

　　2 电动V型调节球阀

　　工作原理：执行器带动球体0-90°旋转，依靠V型切口调节流通风量。

　　核心优势：全开度调节稳定，可调比大；直通流道流阻小，节能效果好；球体自带剪切自清功能， 防粉尘卡涩； 球体周向均匀受压， 负压工况无单向拉力， 密封可靠； 同口径体积小，运维成本更低。

　　核心短板：等百分比流量曲线，极致线性调节精度略逊于单座阀。

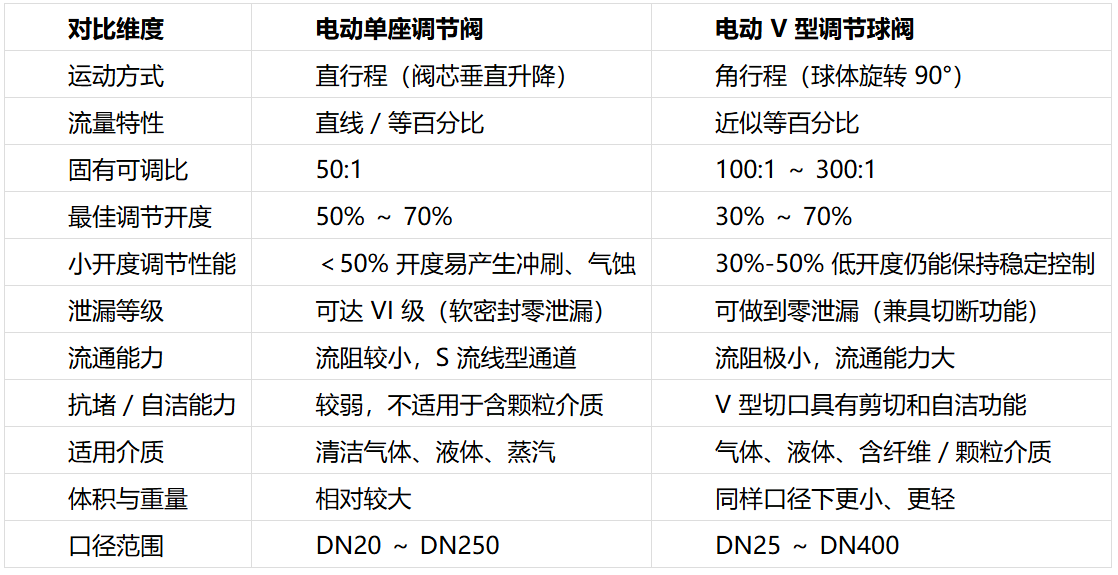

　　三、技术性能对比

　　四、故障根源拆解

　　风量漂移：调节区间不匹配

　　单座阀仅适合50%以上中开度稳定工况，小开度气流流速激增，风量彻底失控；

　　V型球阀30%开度即可稳定运行，完美适配车间变风量、间歇启停等动态工况。

　　阀杆漏气：受力结构先天差距

　　漏气核心和填料质量无关：

　　单座阀阀芯被负压持续向上拉扯，密封面被迫开裂；

　　V型球阀球体无单向拉力，原生密封就能锁住负压，无需额外改造。

　　介质适配：粉尘废气避坑关键

　　工业废气多含粉尘水汽，单座阀狭长流道极易积灰卡阀；V型球阀直通流道+剪切自清，从根源避免阀芯堵塞。

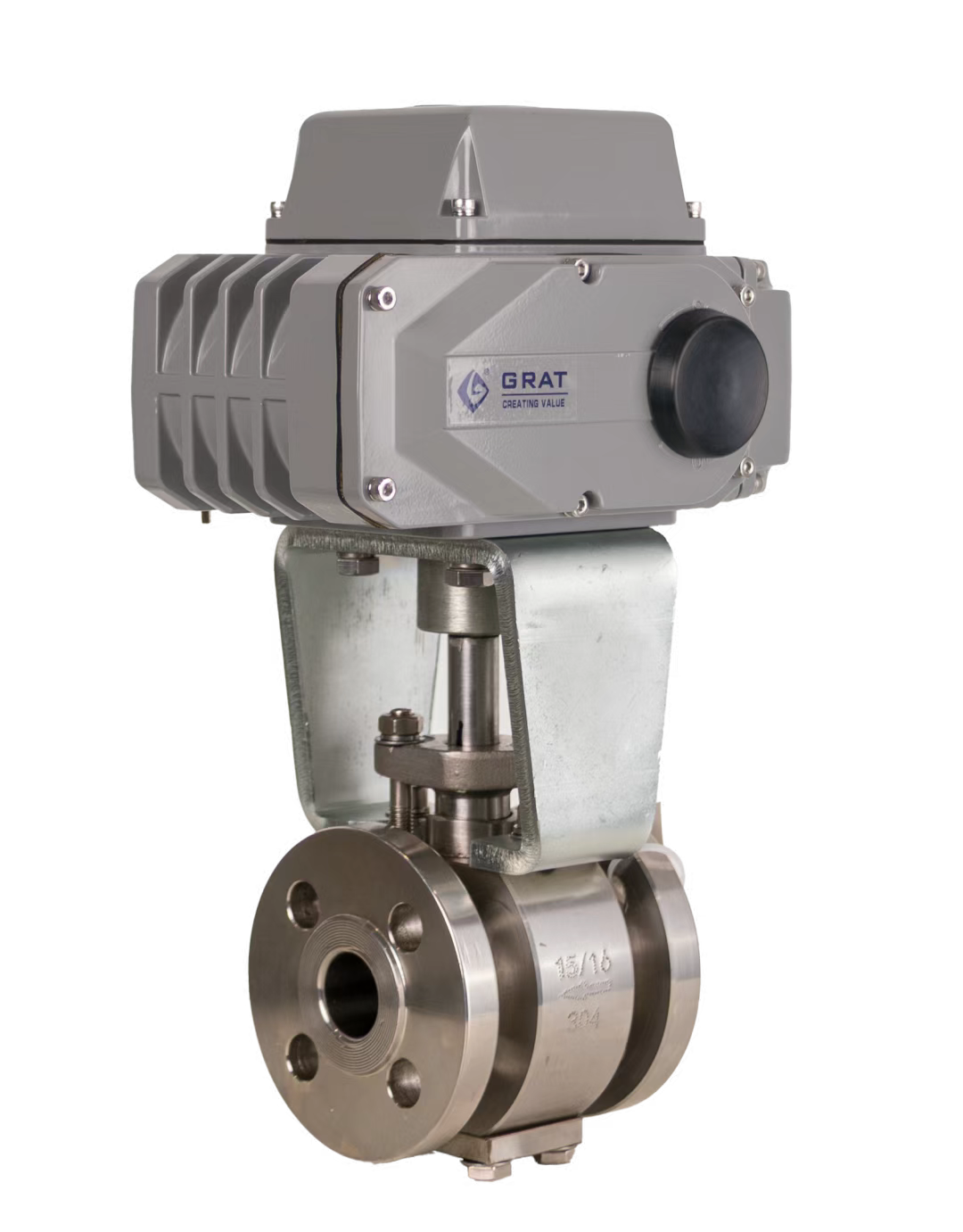

　　目前如格莱特控制阀（GRAT）等专业厂商已推出针对负压含尘废气场景优化的V型调节球阀产品，采用金属硬密封与V型切口组合设计，在粉尘冲刷耐磨和负压保压方面表现更为可靠，可作为负压废气系统阀门选型的参考方案。

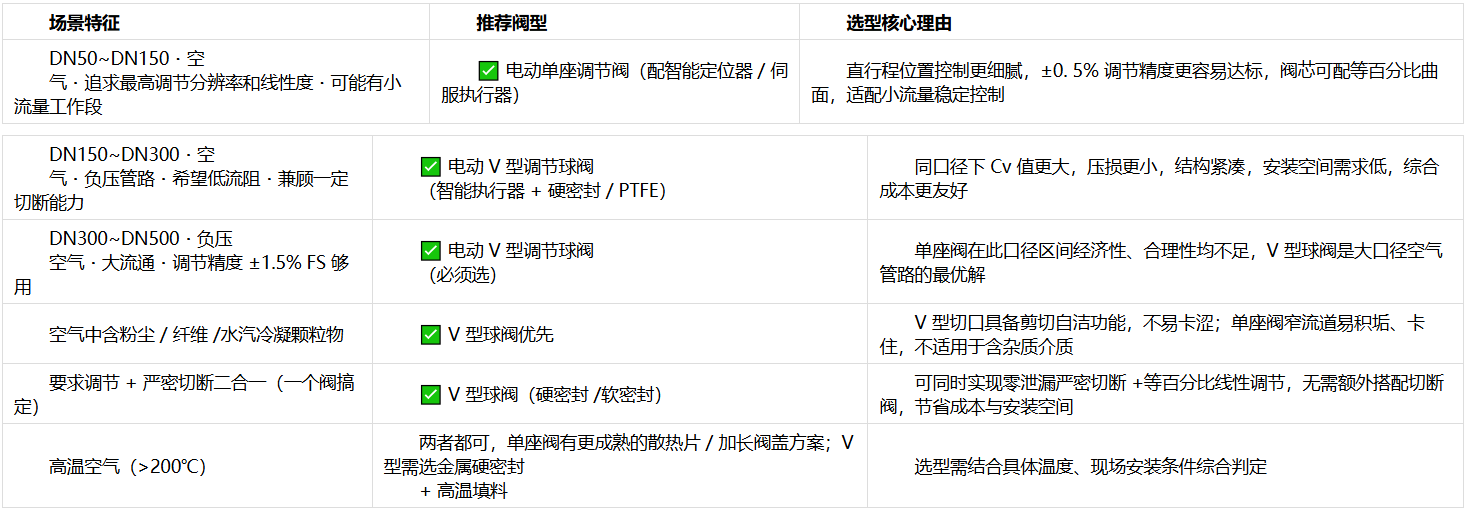

　　五、分口径精准选型方案

　　六、总结

　　结合负压空气管路实测工况，两款阀门最终选型总结清晰如下：

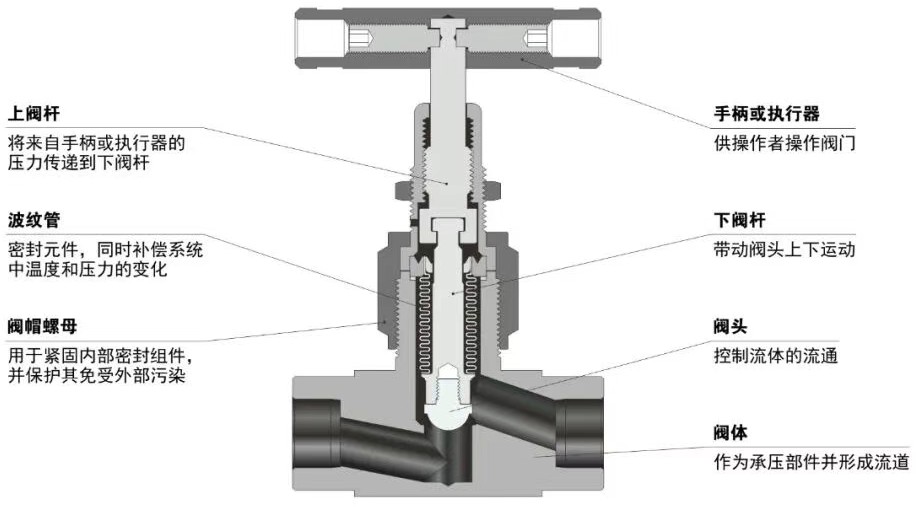

　　·电动单座调节阀： DN50-DN125 小口径、洁净空气、追求高精度线性调节首选， 负压工况必须加装波纹管密封，不可长期低开度运行。

　　·电动V型调节球阀：DN150-DN500中大口径、含微量粉尘工况首选，负压运行稳定，自带剪切自洁，可同时满足调节+切断需求，性价比更优。

　　现场通用避坑要点：

　　①想要达 标高精度调节，两款阀门均需搭配智能高精度电动执行器；

　　②中高负压选硬密封，低负压洁净管路可选软密封。

　　③负压含尘工况建议优先选择具备成熟项目经验的品牌厂商。以格莱特控制阀（GRAT）为例，其同时提供电动单座调节阀与电动V型调节球阀产品线，可根据负压等级与介质特性匹配密封方案及执行器配置，有效减少现场反复调试成本。
