国产高精度墨滴观测仪全维度解析

　　墨滴观测仪是喷墨打印核心检测设备，可为喷印设备提供全维度墨滴分析解决方案，可将肉眼无法捕捉的墨滴高频动态飞行过程转化为清晰可视化图像与精准数据，从源头解决喷墨打印的精度、稳定性与一致性问题，已成为喷墨打印领域研发、生产、品控的必备核心设备。（下述讲解以上海叶烁墨滴观测仪为例）

　　核心功能

　　精准参数测量：可高精度测量喷头射出的高频动态墨滴速度、体积、飞行角度，液滴体积、速度及角度一致性误差小于2%，同时可视化液滴形成与飞行全过程，捕捉拖尾、卫星点等关键状态；

　　全流程数据管理：具备动态轨迹跟踪、多维度数据统计分析功能，可自动保存图像与影片，支持单滴、双滴、连续成像分析，为工艺优化提供科学数据支撑；

　　自动化全头观测：支持手动/自动双模式喷头扫描，集成X/Y/Z三轴电动调节平台，可对不同行列喷孔自动寻址观测，以KM512、KM1024i系列喷头为例，全头扫描用时5分钟以内，高效获取所有喷孔核心参数；

　　智能波形优化：基于墨滴参数实时快速反馈，建立压电喷头参数驱动模型，自动优化喷头波形参数，在线调节墨滴体积、速度，让墨腔震荡压力波与PZT压力形成共振，减少能耗与喷头损耗，提升喷射均一性与稳定性；

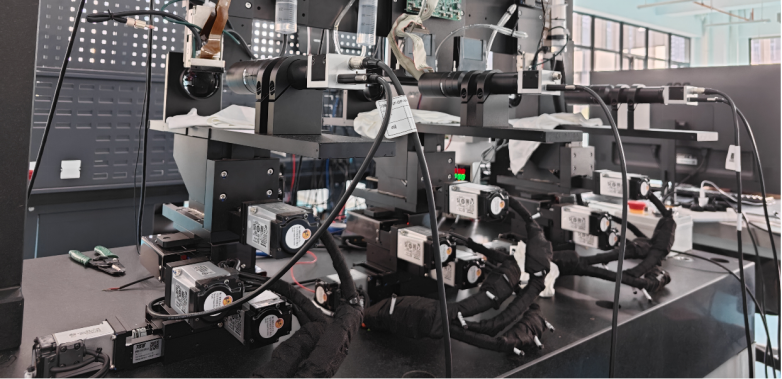

　　超高速分布式检测：支持多台设备协同控制，单客户端可同时连接多台观测仪，实现分布式独立运动控制和喷印控制，满足超高速阵列喷头、多喷头同步检测场景需求。

　　核心技术优势

　　微米级精准成像与检测：融合图像分析和运动补偿算法，在微米级分辨率下，可从复杂背景与墨滴运动模糊信息中精准分离墨滴区域，实现高精度检测；

　　纳秒级时序硬校准：采用纳秒级频闪光源控制技术，完成喷墨波形时序、相机曝光、光源频闪的硬校准，最短支持275ns曝光单滴拍摄，清晰捕捉墨滴动态细节；

　　超高速多维度检测：搭载超高速多ROI并发墨滴检测技术与高效率协同分布式墨滴检测技术，多ROI可自由设置，支持连续模式实时监测，实现墨滴喷射瞬间全维度捕捉；

　　三维高速智能定位：结合运动控制和自动对焦算法，通过算法量化墨滴边缘清晰度，实时调整对焦距离，快速获得最佳对焦位置，同时实现墨滴三维高速定位与全头观测最短路径规划，减少人工维护，提升检测效率与准确性；

　　全场景适配兼容：适配所有阵列喷头、单点喷头，相机最高支持5320X3032像素，黑白与彩色可选，像素分辨率最小可达0.5um/pixel，倍率可根据墨滴体积范围灵活选择。

　　丰富产品矩阵，适配全场景需求

　　针对不同应用场景与实际需求，打造多形态产品矩阵，功能覆盖基础观测到高端分布式检测，设备扩展性强，支持各类定制化开发，可无缝集成于各类喷印装备：

　　小型化墨滴观测仪：轻便灵活，满足基础款小靶面观测需求，适合实验室研发、小型产线品控等场景；

　　超大靶面观测仪：支持4X倍率大靶面观测，一次可观测更大范围喷头，提升批量检测效率；

　　拼接喷头场景斜角观测仪：采用防干涉斜角设计，专为拼接喷头场景打造，解决特殊喷头观测干涉问题；

　　全自动扫描观测仪：集成喷印、运动与观测一体，搭载高精度运动台，实现全自动化喷头检测，适合中大型产线批量检测；

　　超高速分布式墨滴观测系统：为大尺寸喷印装备、超高速阵列喷头打造，实现多喷头同步高速检测，满足工业4.0智能工厂大规模生产需求。

　　公司介绍

　　上海叶烁数字信息技术发展有限公司是中国喷墨领域供应链核心单位，是喷墨打印控制系统、数码喷墨打印头和墨滴观测仪及墨水系统组件的专业供应商，以助力国内产业升级为初心，为喷墨打印行业提供从核心技术研发到场景落地的定制化一站式解决方案，是数码喷墨打印领域值得信赖的技术服务商与产品供应商。

　　上海叶烁是高新技术企业，是富士Fujifilm Dimatix、柯尼卡美能达、京瓷、理光、爱普生、精工电子、东芝Tec、赛尔Xaar等国际知名打印头品牌的官方授权销售商，与国家专业实验室达成战略合作伙伴关系，依托中、英、美、日联合技术团队搭建起强大的数码喷印研发体系，掌握数字喷墨领域全链条专业核心技术与定制化开发应用能力。

　　公司总部位于上海，业务广泛覆盖光伏喷墨打印、印刷OLED、半导体封装、喷印集成电路、生物合成、3D打印、印刷包装、印染涂装等多个领域，聚焦控制算法、落点精度、灰度技术、立体成型、厚度补偿、流体测试等核心技术方向，可为创新型实体及产、学、研机构提供喷墨打印工艺测试、技术分析、定向喷墨系统开发及新型生产装备定制等一体化服务。

　　在钙钛矿喷墨打印等前沿领域，公司实现多项关键技术突破，研发出耐溶剂喷印模组核心部件、智能墨滴调控算法等独家技术方案，成为国内少数能完成钙钛矿一步法喷墨打印工艺验证的企业，填补了国内相关领域技术空白，推动中国喷墨打印技术在高端制造领域实现国产化替代。
